28 января 2018

Уважаемые клиенты!

Информируем об изменении конструкции системы щёточных кабельных вводов.

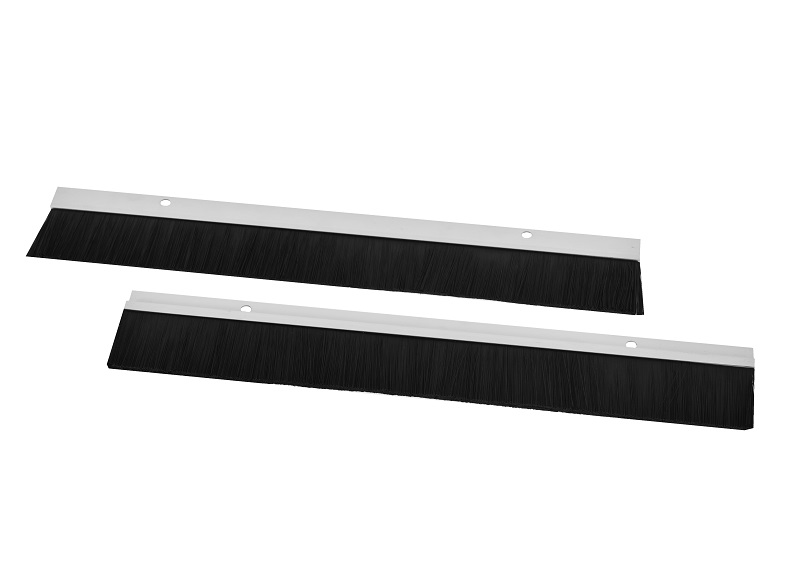

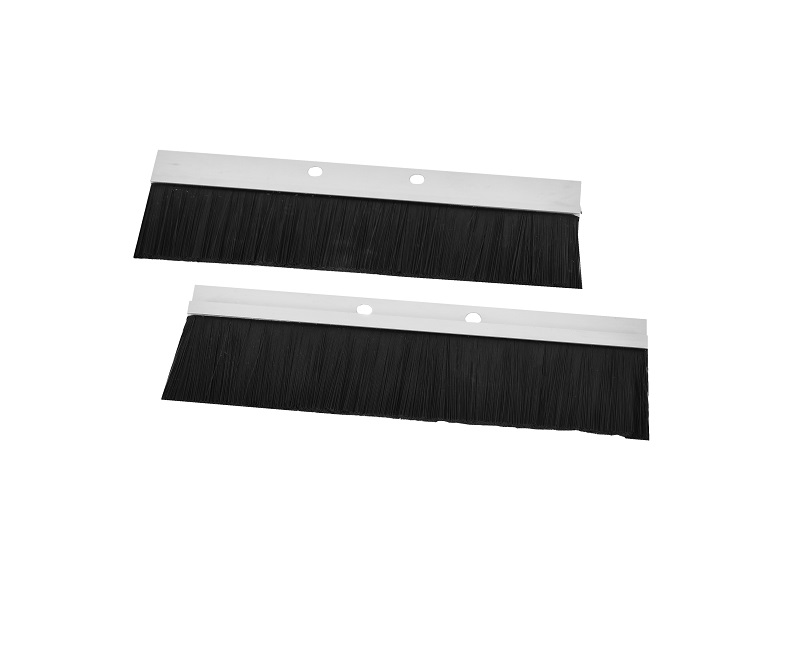

Система щёточных кабельных вводов состоит из двух полосовых щёток, жёстко закрепленных в алюминиевых h-образных профилях, которые при монтаже внахлёст смыкаются в центре технического отверстия. Предлагаются щёточные вводы двух размеров: 55 × 210 мм и 55 × 420 мм – и двух цветов: серый (RAL 7035) и чёрный (RAL 9005).

В напольных шкафах ШТК (кроме ШТК-А и ШТК-СП-К) в крыше и в основании имеются отверстия кабельных вводов по 2 каждого вида. В зависимости от объёма подводимого к шкафу кабеля можно удалить требуемое число заглушек и на их место установить щёточный ввод нужного размера.

В навесных шкафах всех линеек ШРН (кроме ШРН-х.255 10") любой кабельный ввод в крыше или дне шкафа можно закрыть одним щёточным вводом КВ-Щ-55.210А.

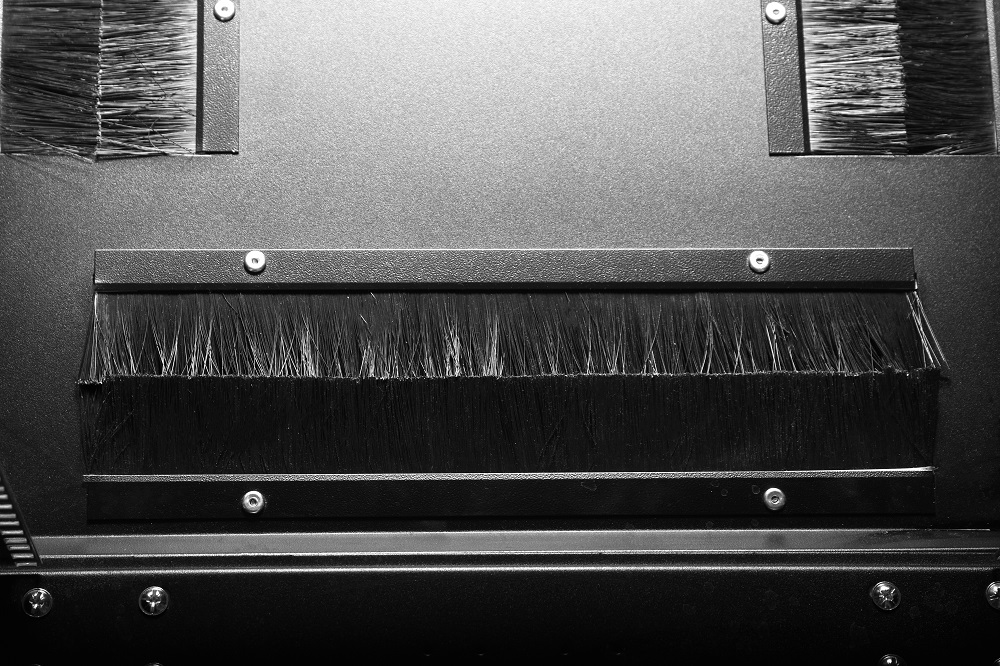

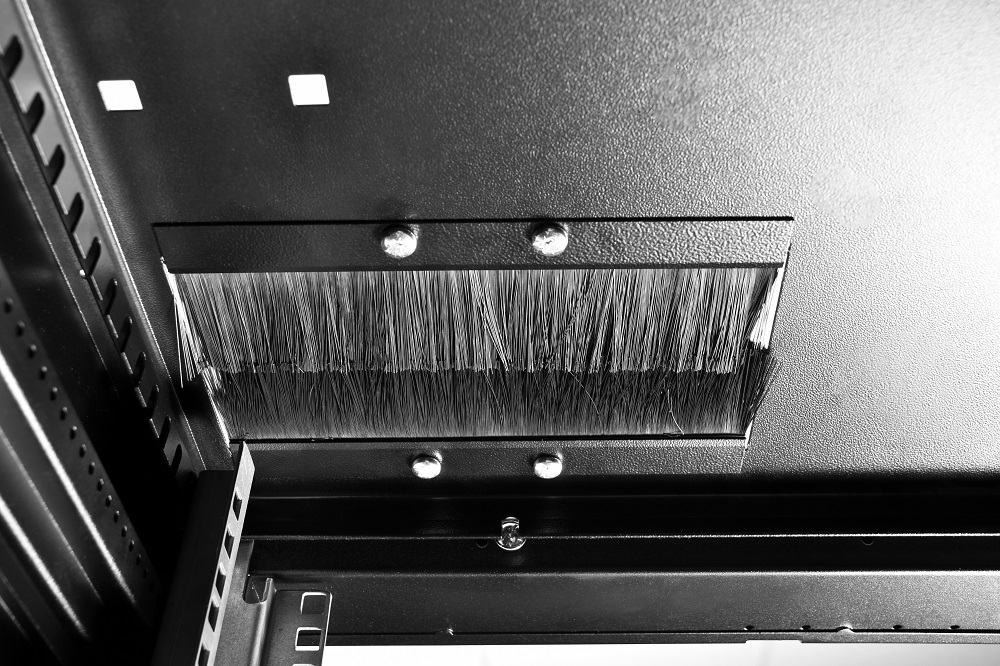

Аксессуар легко крепится к полу или крыше телекоммуникационного шкафа в технологические отверстия. Через щёточный ввод легко проходят кабели, а щетина плотно закрывает образовавшиеся щели, не занятые проводами. Щёточный ввод, помимо функции защиты от пыли и попадания крупных предметов внутрь шкафа, также обеспечивает защиту кабеля от повреждений о края технических лючков. Плотность ворса позволяет зафиксировать кабель в центре технологического отверстия.

Модификации:

• Комплект щеточного ввода в шкаф, универсальный КВ-Щ-55.210А

• Комплект щеточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.210А-9005

• Комплект щеточного ввода в шкаф, универсальный КВ-Щ-55.420А

• Комплект щеточного ввода в шкаф, универсальный, цвет черный КВ-Щ-55.420А-9005

Расположение кабельных вводов в шкафах

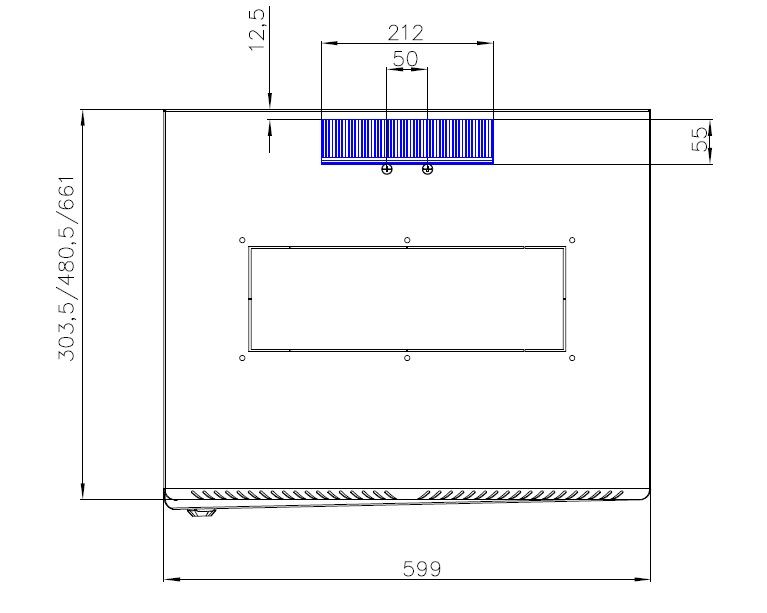

• ШРН, используется один комплект КВ-Щ-55.210А на шкаф

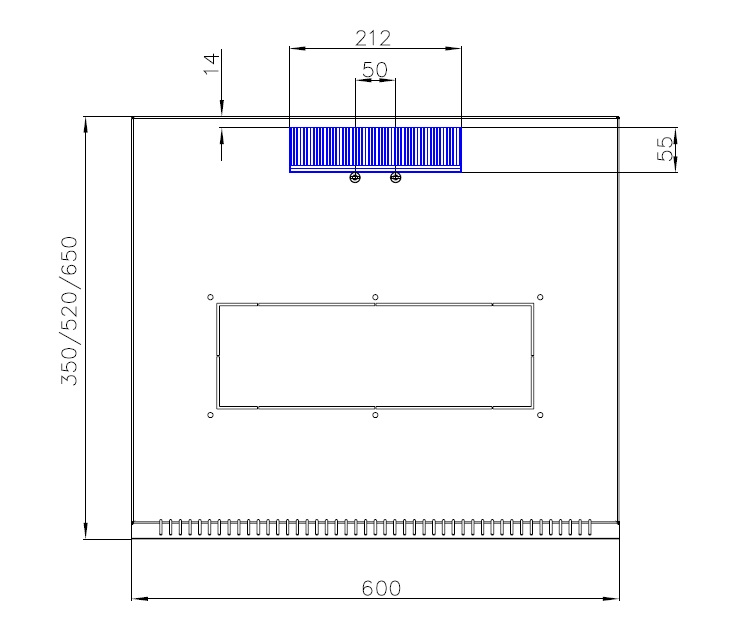

• ШРН-Э, используется один комплект КВ-Щ-55.210А на шкаф

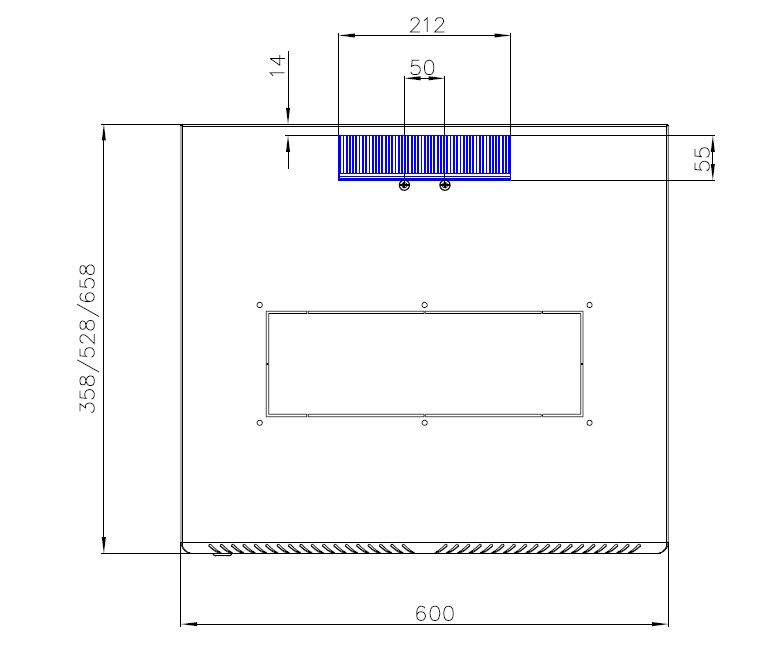

• ШНР-М, используется один комплект КВ-Щ-55.210А на шкаф

• ШРН-С, используется один комплект КВ-Щ-55.210А на шкаф

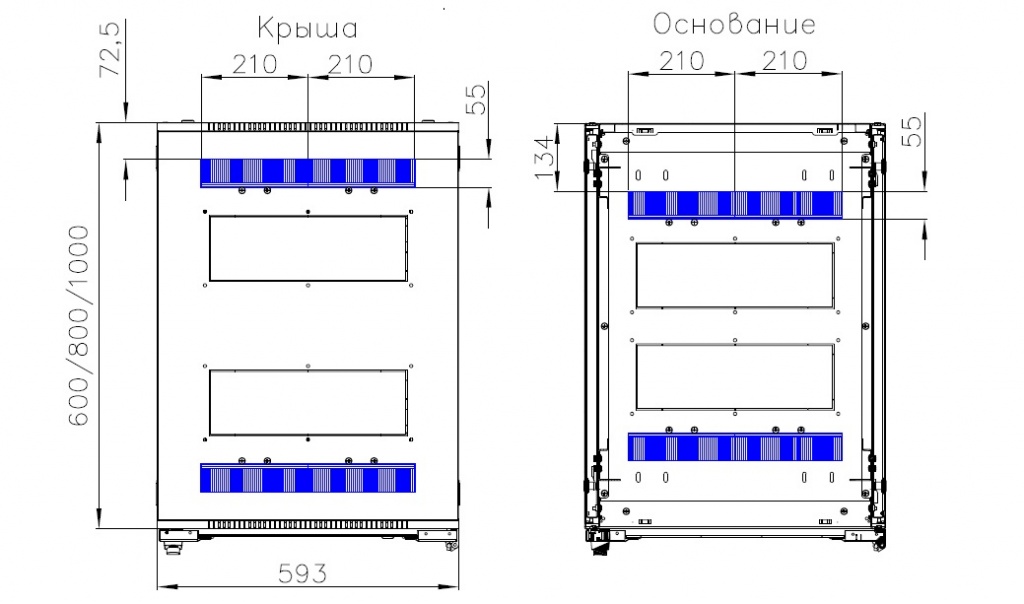

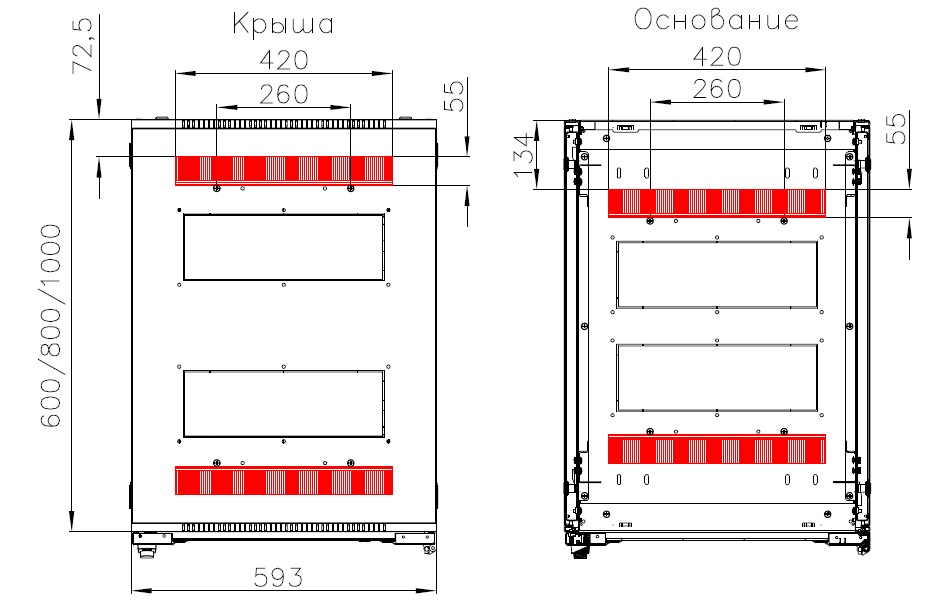

• ШТК-М шириной 600 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф

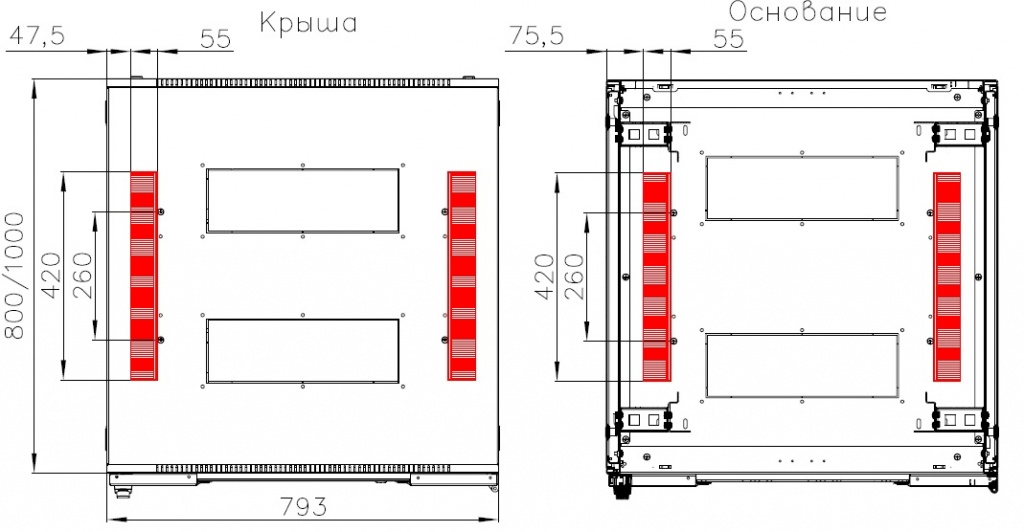

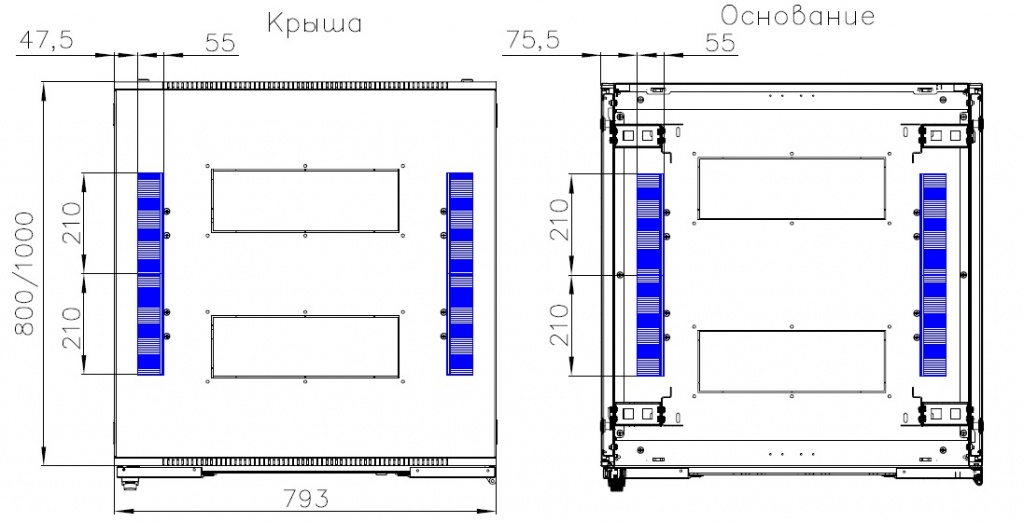

• ШТК-М шириной 800 мм, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф

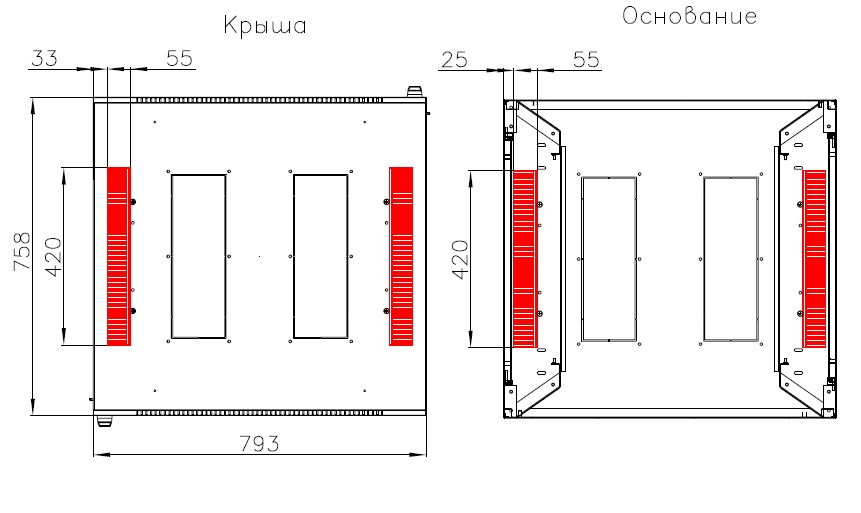

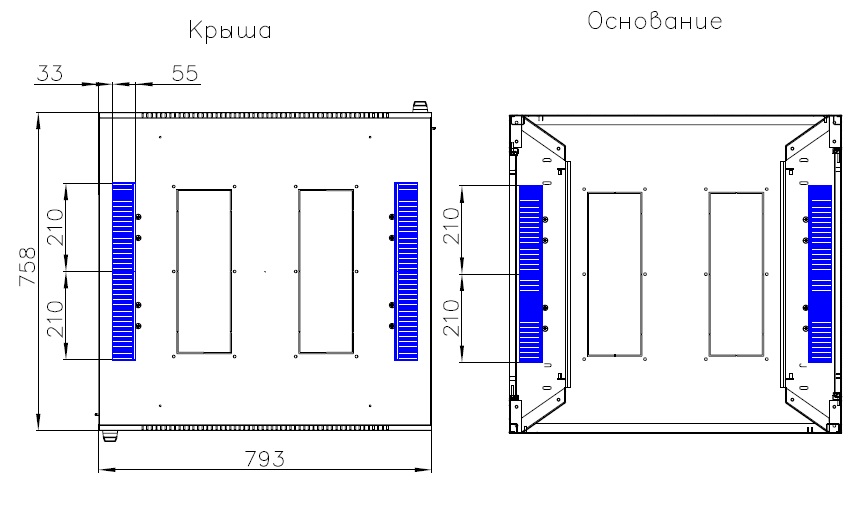

• ШТК-К, могут использоваться до четырёх комплектов КВ-Щ-55.210А, или до двух комплектов КВ-Щ-55.420А на шкаф

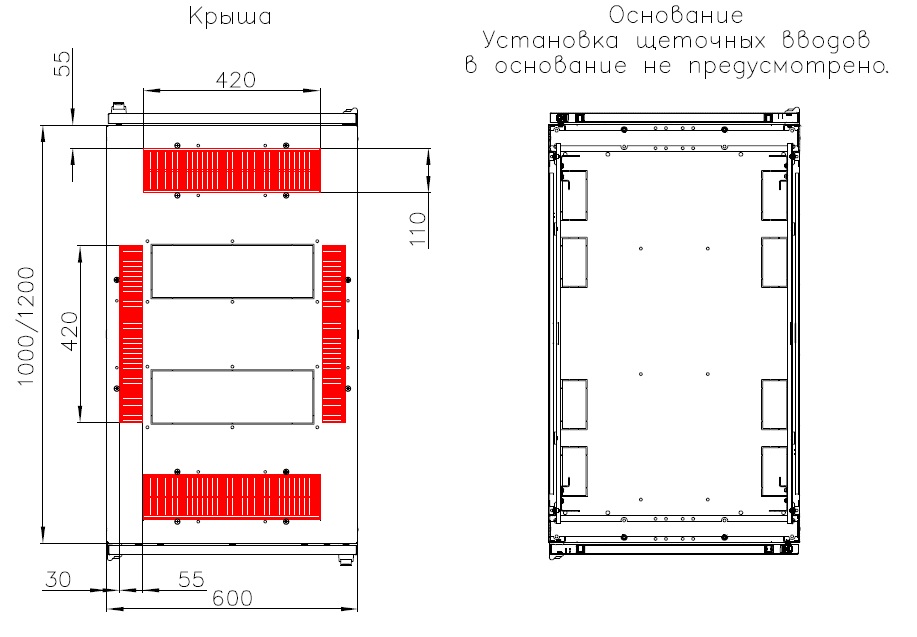

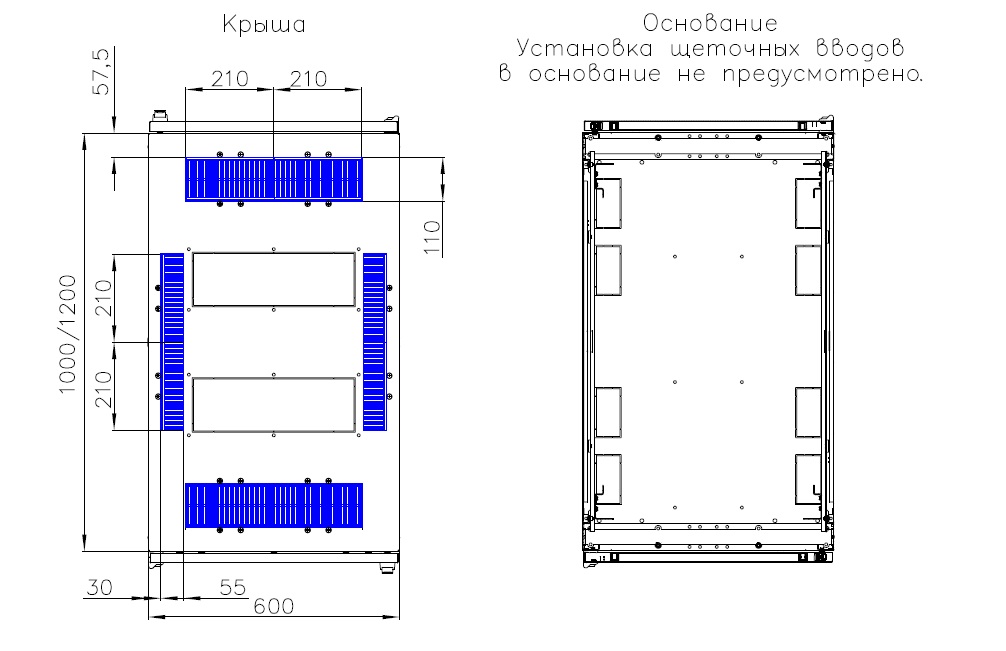

• ШТК-С шириной 600 мм, могут использоваться до шести комплектов КВ-Щ-55.210А, или до трёх комплектов КВ-Щ-55.420А на шкаф

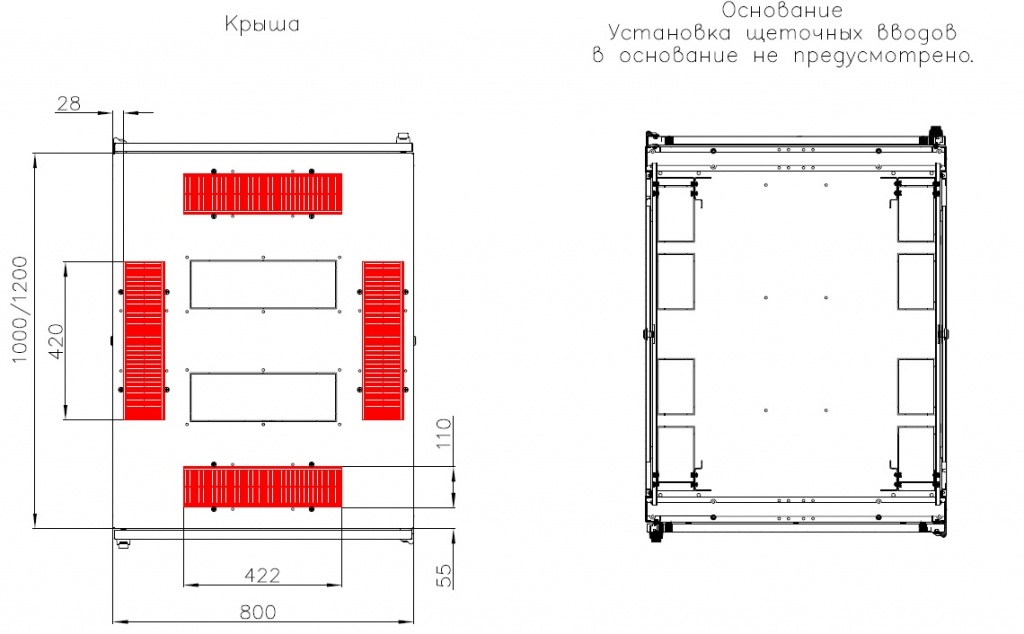

• ШТК-С шириной 800 мм, могут использоваться до восьми комплектов КВ-Щ-55.210А, или до четырёх комплектов КВ-Щ-55.420А на шкаф

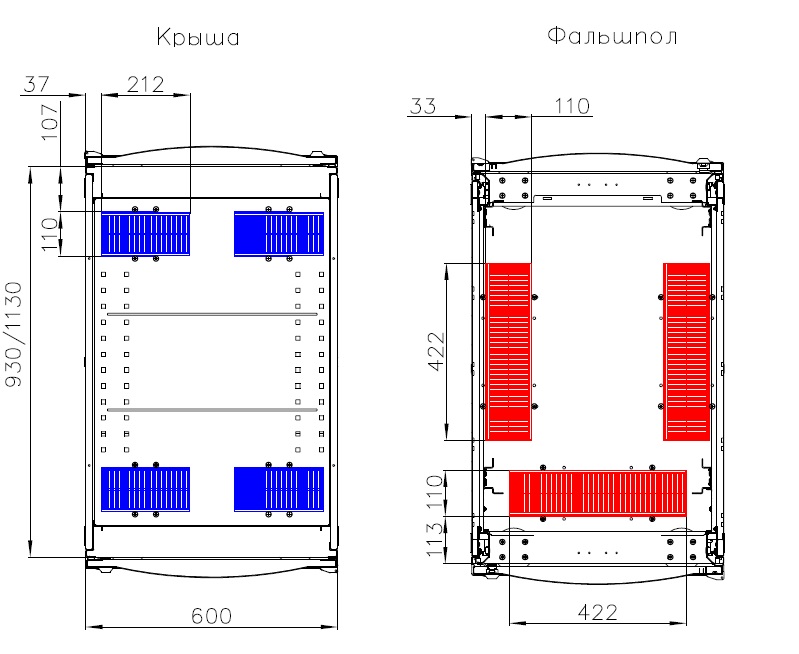

• ШТК-СП шириной 600 мм при использовании крыши и фальшпола под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше, или до трех комплектов КВ-Щ-55.420А в фальшполе на шкаф

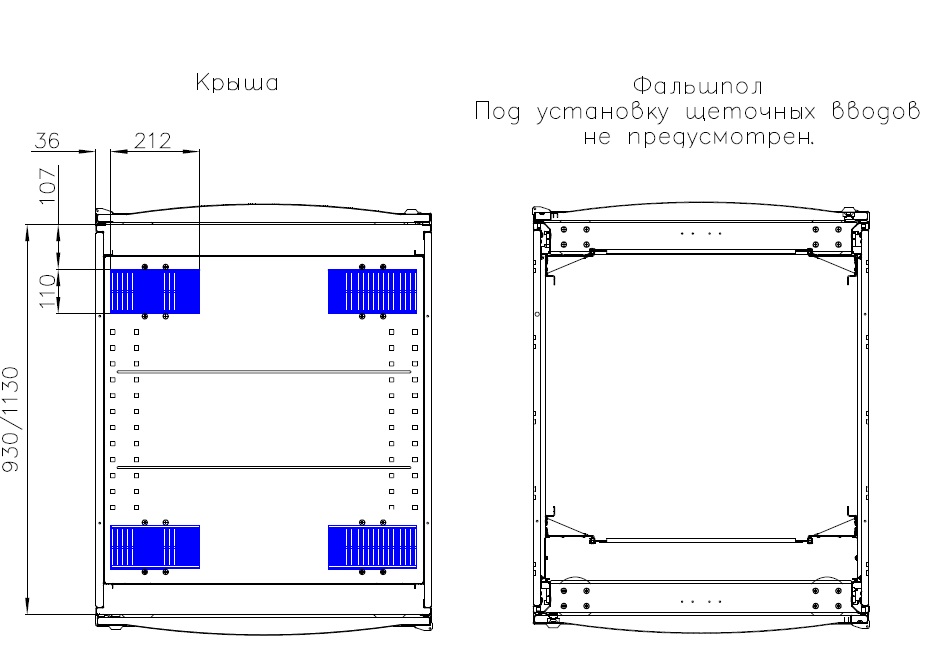

• ШТК-СП шириной 800 мм при использовании крыши под установку щёточных вводов, могут использоваться до четырёх комплектов КВ-Щ-55.210А в крыше на шкаф, в фальшпол установка не предусмотрена
